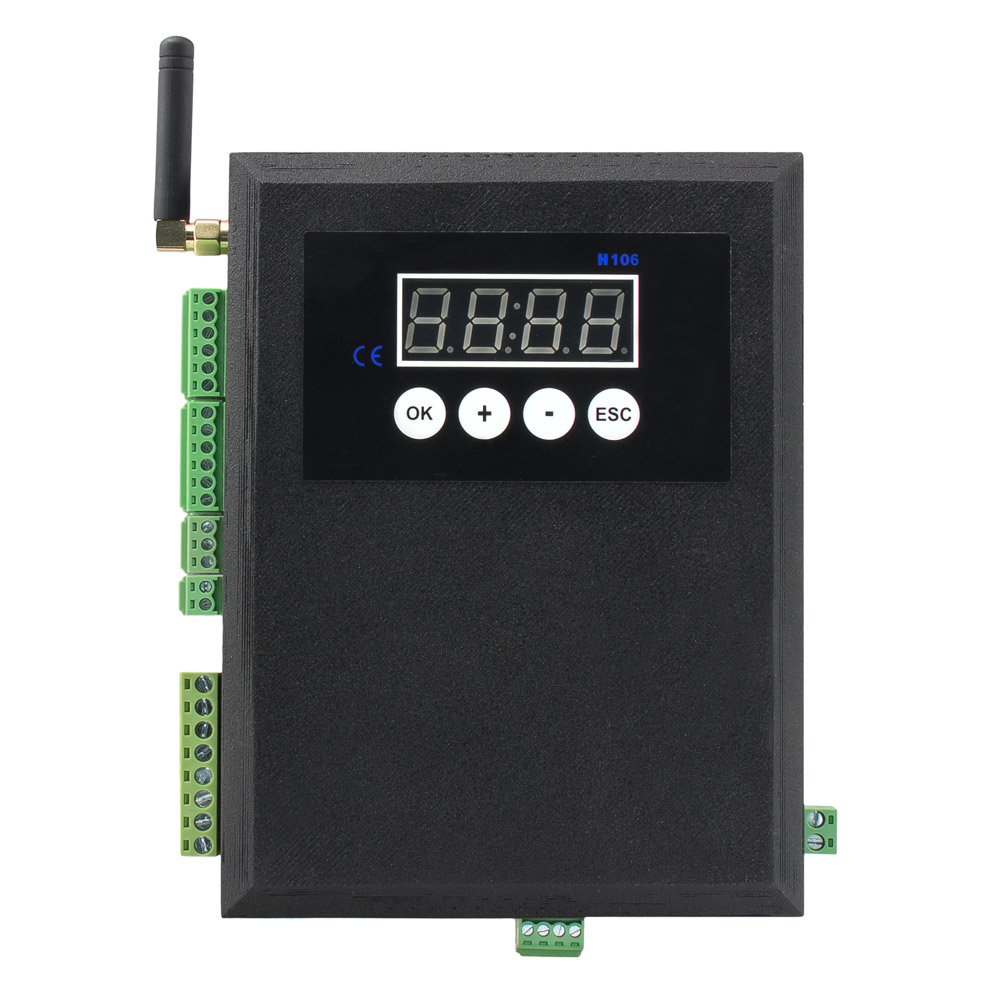

Sterownik bram H106
Sterownik H106 przeznaczony jest dla napędów bramowych wykorzystujących silnik bezszczotkowy BLDC na napięcie 24VDC o mocy do 250W. Doskonale nadaje się do pracy ciągłej, można zastosować go na posesjach prywatnych i w firmach.
Sterownik H106 –współpracują z nadajnikami zgodnymi ze standardem transmisji eLoq pracującymi na częstotliwości 867.84MHz.
Cechy produktu:
- Łagodny start i stop, co zwiększa żywotność bramy.
- Sterowanie za pomocą nadajników zdalnego sterowania (64 szt.) z kodem dynamicznie zmiennym.
- Sterowanie na przyciski dzwonkowe.
- Funkcje: AUTOZAMYKANIE, FURTKA (częściowe otwarcie).
- Współpraca z wyłącznikami krańcowymi typu NC lub NO.
- Funkcja zwolnienia.
- Sygnalizacja świetlna.
- Współpraca z enkoderem kierunkowym.
- Współpraca z zewnętrznym modułem komunikacji ze zdalnym system kontroli i monitoringu.
- Możliwość instalacji bariery podczerwieni.
- Funkcja testowania fotokomórek zwiększająca bezpieczeństwo (PHOTOCELL TEST).
- 4 uniwersalne bezpotencjałowe wyjścia NO.
- 4 uniwersalne wejścia programowalne.
- Regulacja przeciążenia.
- Automatyczne uchylenie po przeciążeniu.
- Automatyczny pomiar długości bramy.
- Zdalne programowanie nadajników.
- Prosta procedura instalacji i programowania.
Specyfikacja techniczna:
| DANE TECHNICZNE: | |
| Zasilanie H106: | 24VDC |
| Rodzaj silnika: | Bezszczotkowy BLDC 24VDC |
| Zegar RTC: | Bateria 3V CR2032 |
| Zakres temperatur pracy: | -20 do +50°C |
| Maksymalna moc silnika: | 24VDC max 250W |
| Maksymalny czas pracy: | 8 min |
| Tryb pracy: | S3 40% |
| Pobór mocy w stanie spoczynku: | <1,5W (bez akcesoriów) |
| Wymiary (szerokość x głębokość x wysokość): | 115mmm x 45mm x 146mm |
| Obudowa: | IP42 |
| Waga: | 432 g |
| PARAMETRY WYJŚCIOWE: | |
| Obciążalność wyjścia OUT F1: | <1A (Bezpiecznik resetowalny 1.1A) |
| Obciążalność wyjścia OUT F2: | <2.8A (Bezpiecznik resetowalny 3A) |
| Obciążalność wyjścia 12V: | <0.1A (Bezpiecznik resetowalny 0.14A) |
| Obciążalność wyjść RL1, RL2, RL3, RL4: | 5A/24VDC |
| Obciążalność wyjścia OC1: | <0.5A |
| PARAMETRY RADIOWE: | |
| Typ nadajnika : | ST4 |
| Zasięg: | do 250 m |
| Rodzaj modulacji / częstotliwość: | FSK / 867.84MHz |
| Impedancja wejściowa anteny: | 50 Ohm |
| Antena: | wkęcana 868 MHz |
| Pamięć nadajników: | 64 szt. |
| Obsługiwane piloty: | ST4 |
| FUNKCJONALNOŚĆ: | |
| Autozamykanie: | TAK |
| Funkcja furtki: | TAK |
| Współpraca z enkoderem: | TAK zasilanie +5V, kierunkowy |
| Współpraca z czujnikiem: | HALL, +5V |
| Funkcja zwalniania: | TAK |
| Funkcja PHOTOCELL TEST: | TAK |
| Obsługa listew rezystancyjnych: | TAK |
| Zdalne programowanie pilotów: | TAK |
| Sterowanie sekwencyjne: | TAK |
| Funkcja HOLD TO RUN: | TAK |
